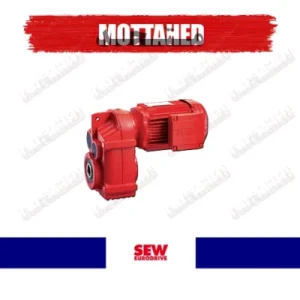

گیربکس آویز SEW (شافت موازی)
گیربکس آویز SEW (شافت موازی / Parallel Shaft Gearbox)، از گیربکسهای SEW است که دامنه گشتاور آن حدود ۸۰ تا ۱۸٬۰۰۰ نیوتنمتر بوده و در سایزها و توانهای مختلف تا حدود ۲۰۰ کیلووات عرضه میشود. این سری از پرکاربردترین گیربکسهای صنعتی SEW است.
عملکرد گیربکس آویز
یک دنده فولادی در ورودی گیربکس با الکتروموتور متصل میشود و نیرو را به دنده بشقابی بزرگتر بعدی منتقل میکند؛ این زنجیره دندهها (بسته به مدل، در طراحی چندطبقه) ادامه مییابد تا به محور خروجی برسد. طراحی چندطبقه امکان دستیابی به نسبتهای تبدیل و دورهای خروجی بسیار پایینتر را فراهم میکند. در ساخت این گیربکسها بسته به کاربرد، از سه نوع دنده استفاده میشود:
- دنده خار (Spur): پرکاربردترین نوع؛ دندانههای مستقیم و موازی با محور
- دنده مارپیچ (Helical): دندانههای مایل نسبت به محور چرخش؛ انتقال قدرت و سرعت بیشتر، کارکرد آرامتر و ماندگاری بالاتر
- دنده مارپیچ دوتایی (Double Helical): برای خنثیکردن نیروی رانش محوری ناشی از چرخش استفاده میشود
انواع گیربکس آویز SEW (سری F)
| کد | نوع نصب |
| F | مدل شافتدار |
| FA | مدل هالوشافت، تکخار |
| FF | مدل فلنجدار، شافتدار |
| FH | مدل شرینک دیسک (بونفیکس) |
مشخصات فنی گیربکس آویز SEW سری F
| مدل | محدوده نسبت تبدیل | دور خروجی (دور بر دقیقه) | حداکثر گشتاور (نیوتنمتر) | قطر شافت (میلیمتر) |
| F27 | 4.6 تا 140.74 | 9.9 تا 337 | 130 | 25 |
| F37 | 3.77 تا 128.51 | 11 تا 371 | 200 | 25 |
| F47 | 4.99 تا 190.76 | 7.3 تا 281 | 400 | 30 |
| F57 | 5.18 تا 199.7 | 7 تا 270 | 600 | 35 |
| F67 | 3.97 تا 228.99 | 6.1 تا 353 | 820 | 40 |
| F77 | 4.28 تا 281.71 | 5 تا 327 | 1500 | 50 |
| F87 | 4.12 تا 270.68 | 5.2 تا 340 | 3000 | 60 |
| F97 | 3.87 تا 276.77 | 5.1 تا 362 | 4300 | 70 |
| F107 | 5.3 تا 254.4 | 5.5 تا 278 | 7840 | 90 |
| F127 | 4.68 تا 170.83 | 8.2 تا 299 | 12000 | 110 |
| F157 | 11.92 تا 267.43 | 5.2 تا 117 | 18000 | 120 |
مزایای گیربکس آویز SEW
- طراحی جمعوجور با فضا و وزن کمتر نسبت به گیربکسهای کواکسیال (هممحور)
- تحمل عالی گشتاور بالا و نیروهای شعاعی، بهدلیل وجود دو یاتاقان روی محور خروجی
- لرزش کم و در نتیجه سطح صدای پایین
- نصب متنوع از طریق پایه، فلنج B5، فلنج B14 و طراحی باریک برای فضاهای محدود
- امکان سفارش مدلهای با بکلش کاهشیافته برای کاربردهایی که به دقت بیشتری نیاز دارند
- امکان نصب خروجی همراستا با ورودی که در برخی موقعیتهای نصب مزیت محسوب میشود
کاربردهای گیربکس آویز SEW
- میکسرهای صنعتی (بهدلیل تحمل بار محوری و شعاعی بالا)
- نوار نقاله و کانوایر
- جرثقیل و وینچ سقفی
- سیستمهای هوادهی و تصفیه فاضلاب
- صنایع شیمیایی و فولاد
- خطوط تولید با نیاز به کنترل دقیق شتاب استارت و استاپ (از طریق گوشواره نصب روی بدنه)
راهنمای خرید گیربکس
پیش از خرید، این موارد را در نظر بگیرید: دور خروجی، قدرت موردنیاز، نوع نصب، شرایط محیطی و سایر عوامل مرتبط با فرآیند شما. مراحل خرید به این شکل است:
- انتخاب سایز موردنظر از طریق کاتالوگ یا مشاوره با کارشناس فنی ما
- انتخاب دور خروجی، گشتاور و قدرت موردنیاز
- دریافت استعلام موجودی و قیمت کالا
- واریز بیعانه (در صورت نیاز) و شروع پروسه سفارشدهی
- تحویل کالا در مدت زمان توافقی و تحویل در انبار فروشگاه متحد
- آغاز پروسه خدمات پس از فروش
قیمت گیربکس آویز SEW
| مدل | شروع قیمت از |
| FA27 | تماس بگیرید |
| FA37 | تماس بگیرید |
| FA47 | تماس بگیرید |
| FA57 | تماس بگیرید |
| FA67 | تماس بگیرید |
| FA77 | تماس بگیرید |
| FA87 | تماس بگیرید |
| FA97 | تماس بگیرید |
| FA107 | تماس بگیرید |
| FA127 | تماس بگیرید |
| FA157 | تماس بگیرید |
| FA167 | تماس بگیرید |
| FA187 | تماس بگیرید |
قیمتهای اعلامی بدون احتساب الکتروموتور و آپشنهای اضافی است و با توجه به نوسانات بازار، حدودی بوده و بدون اطلاع قبلی ممکن است تغییر کند. برای قیمت دقیق و بهروز، با کارشناسان فروش تماس بگیرید.
سؤالات متداول
گیربکس آویز در چند مدل ارائه میشود؟
این سری در مدلهای شافتدار (F)، هالوشافت تکخار (FA)، فلنجدار شافتدار (FF) و شرینک دیسک/بونفیکس (FH) عرضه میشود.
کاربرد گیربکس آویز در چه صنایعی است؟
بیشترین کاربرد آن در دستگاههای میکسر، نوار نقاله، صنایع شیمیایی و صنایع فولاد و سیمان است؛ بهدلیل تحمل بالای بار محوری و شعاعی.
تفاوت گیربکس آویز با گیربکس کواکسیال (هممحور) چیست؟
گیربکس آویز نسبت به مدل کواکسیال، فضا و وزن کمتری اشغال میکند و تحمل بهتری در برابر گشتاور بالا و نیروهای شعاعی دارد.
محصولات مرتبط: گیربکس حلزونی SEW | گیربکس کرانویل پینیون SEW | گیربکس شافت مستقیم SEW
برای دریافت مشاوره فنی رایگان و استعلام قیمت گیربکس آویز SEW متناسب با پروژه خود، با کارشناسان فروشگاه متحد تماس بگیرید.
