یکی از مشکلات بزرگ در حین نصب گیربکس های صنعتی همواره کمبود فضا برای نصب دستگاه میباشد، زیرا بیشتر این دستگاه ها یا حجم زیادی داشته و یا در زاویه های خاصی میتوان آنها را نصب کرد. بهترین راه حل برای این مشکل، استفاده از گیربکس آویز میباشد. گیربکس آویز، که آن را با اسم گیربکس شافت موازی نیز میشناسند، یکی از مدلهای مقرون به صرفه ی گیربکس های صنعتی میباشد که به دلیل وجود ویژگی هایی طول عمر بالا، درصد کم لقی دستگاه، قیمت نسبتا کمتری، امکان نصب در جهات مختلف و… در زمینه های مختلفی مورد استفاده قرار میگیرد. در این مدل، به دلیل نوع و تعداد دنده ها و محور مرکزی نسبت تبدیل بیشتر بوده و توانایی فعالیت در زمینه هایی که لازم است سیستم در مدت طولانی بدون توقف کار کند، را دارد.

گیربکس آویز که آن را با اسم گیربکس جرثقیل نیز میشناسند، یکی از کم حجم ترین گیربکس ها بوده که میتواند در عین کوچک بودن نسبت تبدیل و توان نسبتا خوبی را ارائه دهد.  در این گیربکس ها ممکن است که از سه نوع چرخدنده استفاده شود، از طرفی شافت موتور و شافت کاهنده دقیقا بر روی یک صفحه قرار میگیرد به همین دلیل سطح گیربکس مسطح بوده و برای فضاهای کم بسیار مناسب میباشد. این مدل ها معمولا در دو سری دو استیج و سه استیجی طراحی تولید میشوند، البته دسته بندی های دیگری برای این مدل وجود دارد:

  • مدل بر اساس شافت  :
  1. هزار خاری
  2. همراه
  3. هالو شافت
  4. شافت تو پر
  5. شرینک دیسک
  • مدل براساس نوع اتصال
  1. پایه دار
  2. فلنج دار
  3. نیم فلنج

با توجه به طیف زیاد سری های این مدل از گیربکس، توانایی در تولید گشتاور از 80 تا 18000، از آن در بسیاری از صنایع و فعالیت های بزرگ و کوچک میتوان استفاده کرد.

ساختار گیربکس شافت موازی :

ساختاری خاص این مدل از گیربکسها یعنی، به کار بردن دنده های مارپیچ ( هلیکال ) باعث شده است که درصد بهره وری زیادی را بتوان ارائه دهد. از طرفی به دلیل طراحی محورها به صورت موازی، گشتاور بالایی تولید میشود؛ در کنار همه ی این ویژگی بالا بودن طول عمر این دستگاه ها نیز از دیگر مزیت های این مدل می باشد، دلیل امر نیز مورب بودن دنده است که همین مورب بودن باعث میشود تماس دنده ها با هم بیشتر بوده و در نتیجه بار دستگاه بین همه دنده ها تقسیم میشود.

این دستگاه ها در چند سری در مدل های دو استیج وو تک استیج طراحی و تولید میشود، همچنین میتواند نسبت تبدیل های متفاوت و بالایی ایجاد کند.

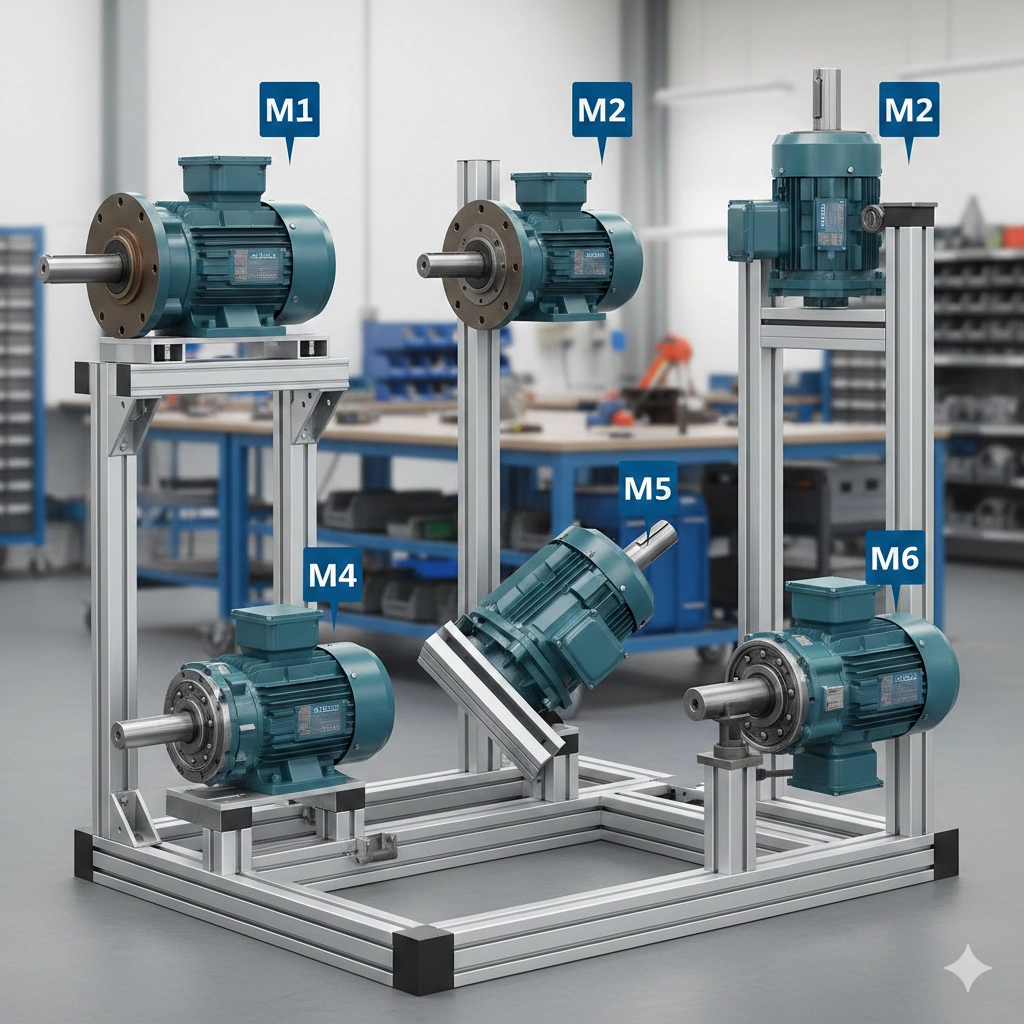

یکی از مهمترین ویژگی های این مدل همانطور که گفته شد، این است که میتوان آن را در چند جهت مختلف ( حداکثر 6 جهت ) نصب کرد، به همین دلیل هم میتوان مشکل کمبود فضا و هم جهت دار بودن سایر قطعات درون سیستم را حل میکند.

برای نصب این گیربکس ها میتوان از کوپل مستقیم، فلنچ ورودی و یا کوپلینگ برای اتصال به الکتروموتور استفاده کرد، همچنین شافت خروجی این مدل دو نوع هالو شافت و سالید شافت طراحی میشود که سری هالو شافت را میتوان از دو طرف به دستگاه بعدی ( مصرف کننده ) وصل نمود.

البته با تمام این تنوع در سری و مدلهای این گیربکس، باز هم کاربران میتوانند دستگاه را با توجه به فعالیت و نیاز خود آن را سفارشی سازی کنند، به طور مثال امکان اضافه کردن ترمز، یا شرینک دیسک یا هزارخار در این دستگاه ها وجود دارد.

از گیربکس آویز در چه زمینه هایی استفاده میشود :

اصلی ترین و مهمترین زمینه ای که از گیربکس های آویز استفاده میشود، در جرثقیل های سقفی میباشد که دلیل این امر موازی بودن شفت ورودی و خروجی، کوچک بودن ابعاد به همراه کم حجم بودن آن میباشد. از طرفی به دلیل کم بودن درصد لقی دستگاه در کارخانجات نیز مورد استفاده قرار میگیرد.

  • جرثقیل های سقفی
  • بالابرهای سقفی و مخازن
  • صنایع نیروگاهی
  • صنایع نظامی
  • صنایع مادر ( نفت ، گاز ، پتروشیمی )
  • تولید کاشی و سرامیک

مزایای گیربکس آویز نسبت به سایر مدلها :

  • مقاومت در برابر بالا بودن دمای محیطی
  • تحمل بالا در برابر گشتاورهای مقدار بالا
  • کم بودن مقدار استهلاک با توجه به بالا بودن توان دستگاه
  • کم بودن درصد لقی ، سروصدای تولیدی
  • قابلیت نصب در حالت های مختلف
  • نسبت به برخی مدل های دیگر گیربکسها ، قیمت مقرون به صرفه تری دارد.

گیربکس شافت موازی یا آویز، نوعی از گیربکس‌های صنعتی است که در آن شافت ورودی و خروجی با یکدیگر موازی هستند. این نوع گیربکس‌ها کاربردهای گسترده‌ای در صنایع مختلف دارند و به دلیل مزایایی مانند تنوع بالا، راندمان مناسب و کاربری آسان، مورد توجه بسیاری از افراد قرار گرفته‌اند.

در این مقاله قصد داریم به بررسی جامع گیربکس شافت موازی یا آویز بپردازیم.

موارد زیر در این مقاله بررسی خواهند شد:

  • معرفی گیربکس شافت موازی: در این بخش به طور کامل با گیربکس شافت موازی، اجزای تشکیل دهنده آن و نحوه عملکردش آشنا خواهید شد.
  • مزایای گیربکس شافت موازی: در این بخش به بررسی مزایای متعدد این نوع گیربکس مانند تنوع بالا، راندمان مناسب، کاربری آسان و … می‌پردازیم.
  • کاربردهای گیربکس شافت موازی: در این بخش با برخی از مهم‌ترین کاربردهای گیربکس شافت موازی در صنایع مختلف آشنا خواهید شد.
  • نکات مهم در انتخاب گیربکس شافت موازی: در این بخش به بررسی نکات مهمی که باید در هنگام انتخاب گیربکس شافت موازی به آن‌ها توجه کنید می‌پردازیم.

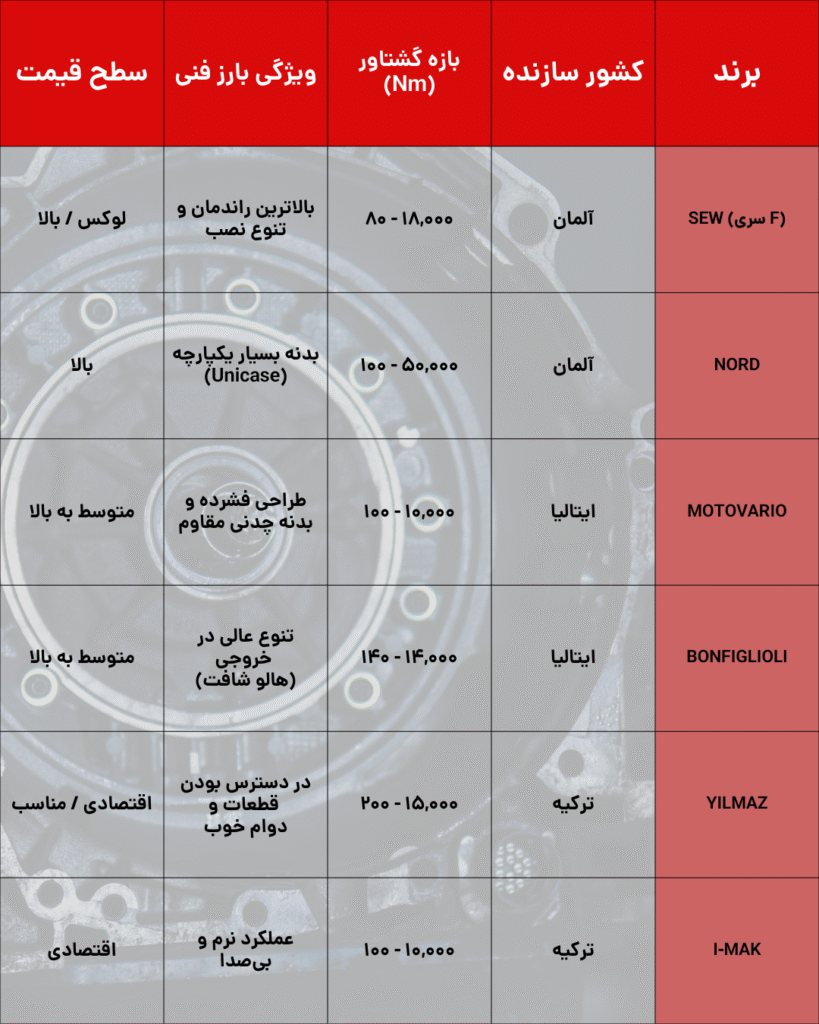

  • معرفی چند نمونه از گیربکس‌های شافت موازی موجود در بازار: در این بخش به معرفی چند نمونه از گیربکس‌های شافت موازی باکیفیت که توسط برندهای معتبر تولید می‌شوند می‌پردازیم.
  1. گیربکس آویز SEW
  2. گیربکس آویز فلندر

کاربرد گیربکس آویز در صنایع مختلف

گیربکس آویز یا گیربکس شافت موازی یکی از تجهیزات کلیدی در صنایع مختلف است که به دلیل طراحی خاص و عملکرد کارآمد، جایگاه ویژه‌ای در سیستم‌های انتقال قدرت و کنترل سرعت پیدا کرده است. این گیربکس‌ها به دلیل داشتن چرخ‌دنده‌های هلیکال و ساختار فشرده، در صنایعی مانند بالابر و جرثقیل، پتروشیمی، نوار نقاله، سیستم‌های انتقال مواد و حتی صنایع دریایی و نیروگاهی کاربرد گسترده‌ای دارند. در صنایع بالابر و جرثقیل، گیربکس آویز به دلیل توانایی تحمل گشتاورهای بالا و عملکرد روان، نقش حیاتی در انتقال نیرو و کنترل حرکات دقیق ایفا می‌کند. در صنایع پتروشیمی نیز، این گیربکس‌ها به دلیل مقاومت در برابر شرایط سخت محیطی و قابلیت نصب در حالت‌های مختلف، مورد استفاده قرار می‌گیرند. علاوه بر این، در سیستم‌های نوار نقاله و انتقال مواد، گیربکس آویز با طراحی خاص خود و وجود قلاب روی بدنه، امکان نصب آسان و انعطاف‌پذیری بیشتری را فراهم می‌کند. این ویژگی‌ها باعث شده است که این گیربکس‌ها در صنایعی مانند سیمان، فولاد، بسته‌بندی و حتی صنایع غذایی نیز به طور گسترده استفاده شوند.

گیربکس آویز یا شافت موازی

تفاوت گیربکس آویز و گیربکس شافت موازی

گیربکس آویز و گیربکس شافت موازی دو اصطلاحی هستند که اغلب به جای یکدیگر استفاده می‌شوند، اما تفاوت‌های کلیدی بین این دو وجود دارد. گیربکس آویز نوع خاصی از گیربکس شافت موازی است که به دلیل طراحی فشرده و حجم کم، در صنایعی که فضای نصب محدود است، کاربرد بیشتری دارد. این گیربکس‌ها معمولاً دارای چرخ‌دنده‌های هلیکال هستند که باعث کاهش سروصدا و افزایش راندمان می‌شود. از سوی دیگر، گیربکس شافت موازی به طور کلی به گیربکس‌هایی اطلاق می‌شود که حداقل دو محور موازی دارند و در صنایع مختلفی مانند فولاد، پلاستیک، بتن و نساجی استفاده می‌شوند. یکی از تفاوت‌های اصلی بین این دو نوع گیربکس، قابلیت نصب و طراحی شفت است. گیربکس آویز معمولاً در حالت‌های مختلفی مانند پایه‌دار، فلنج‌دار و شافت‌دار قابل نصب است، در حالی که گیربکس شافت موازی ممکن است در حالت‌های محدودتری نصب شود. همچنین، گیربکس آویز به دلیل داشتن قلاب روی بدنه، امکان نصب آسان‌تر و انعطاف‌پذیری بیشتری را فراهم می‌کند. این تفاوت‌ها باعث می‌شود که هر یک از این گیربکس‌ها در کاربردهای خاصی مورد استفاده قرار گیرند.

انتخاب مناسب گیربکس آویز برای کاربردهای صنعتی

انتخاب مناسب گیربکس آویز برای کاربردهای صنعتی به عوامل متعددی بستگی دارد که باید به دقت بررسی شوند. اولین عامل مهم، گشتاور خروجی مورد نیاز است که باید با توجه به نوع کاربرد و شرایط کاری تعیین شود. گیربکس آویز معمولاً دارای گشتاور خروجی بین 79 تا 17900 نیوتن متر است که این دامنه گسترده، امکان استفاده از آن را در کاربردهای مختلف فراهم می‌کند. عامل دوم، نوع خروجی گیربکس است که می‌تواند به صورت فلنج، نیم فلنج، شافت یا هالو شافت باشد. انتخاب نوع خروجی به شرایط نصب و نوع تجهیزات متصل به گیربکس بستگی دارد. همچنین، جنس بدنه گیربکس نیز از عوامل مهم در انتخاب است. گیربکس‌های آویز معمولاً از جنس چدن یا آلومینیوم ساخته می‌شوند که هر یک مزایای خاص خود را دارند. چدن مقاومت و دوام بیشتری دارد، در حالی که آلومینیوم وزن کم‌تری دارد و برای کاربردهایی که وزن اهمیت دارد، مناسب است. علاوه بر این، قطر شافت و دور ورودی نیز باید با توجه به نیازهای خاص هر کاربرد انتخاب شود. در نهایت، قیمت گیربکس آویز نیز از عوامل مهم در انتخاب است که به تعداد محورها، چرخ‌دنده‌ها و سایز گیربکس بستگی دارد. با توجه به این عوامل، می‌توان گیربکس آویز مناسب را برای هر کاربرد صنعتی انتخاب کرد.
