گیربکس خورشیدی

گیربکس خورشیدی یک از مدلهای پر استفاده و خاص، گیربکس ها میباشد که از آنها در بسیاری از صنایع مورد استفاده قرار میگیرد. ویژگی هایی در این گیربکس از جمله امکان سفارشی سازی ، تحمل بالا در برابر بار ورودی و تولید گشتاور مقدار بالا باعث شده است از آن بتوان در فعالیت و صنایع بزرگ و کوچک بتوان استفاده کرد. این مدل از گیربکس ها به دلیل مقاومت بالا در برابر بار و تولید گشتاور مقدار بالا در صنایع بزرگ و حیاتی که سیستم ممکن است مدت زمان های زیادی بدون استراحت کار کند، مورد استفاده قرار میگیرد.

ویژگی های فنی گیربکس خورشیدی

دلیل اصلی نامگذاری این مدل از گیربکس ها ، به دلیل نحوه چیدمان و نوع چرخدنده های درونی آن میباشد ، به این گونه که یک دنده اصلی در مرکز دستگاه قرار گرفته و سایر دنده ها با اندازه های متفاوت دور این چرخدنده ها قرار میگیرند، تمام چرخدنده های کوچکتر حول چرخدنده اصلی در زمان حرکت، به چرخش در می آیند. به دلیل شباهت عملکرد این دستگاه به حرکت منظومه شمسی، به آن گیربکس خورشیدی میگویند. عملکرد کلی این دستگاه به این شکل است که نیروی ورودی از منبع وارد گیربکس شده و با حرکت دنده های سیاره ای بر روی دنده ی مرکزی، تبدیل دور انجام شده و سپس نیروی خروجی ( گشتاور ) از دستگاه خارج میشود. به طور معمول نسبت تبدیل گیربکس سیاره ای 1:7 میباشد ، اما با توجه به امکان تغییر دادن تعداد استیج ها درون دستگاه میتوان به نسبت تبدیل های متفاوتی نیز دست یافت. به این ترتیب که تک استیج نسبت تبدیل 1:7 ، تا 1:49 نسبت تبدیل برای دو استیجه و حداکثر تا 1:343 برای دستگاه ها سه استیجه امکان پذیر میباشد.

بازه نسبت تبدیل: 3 تا 16000
توان ورودی: از 0.55 کیلووات
انواع دنده: ساده و هلیکال
جنس دنده‌ها: فولادی
نسبت تبدیل هر استیج: نهایتاً 7
حداکثر تعداد استیج کاهنده: تا 5 مرحله

یکی از ویژگی های مهم این گیربکس این است که هم میتواند در نقش کاهنده و هم در نقش افزاینده در سیستم های مختلف مورد استفاده قرار بگیرد .
تولید دنده های به کار رفته در این دستگاه ها ، یا به صورت سوزنی طراحی و تولید میشوند که در این حالت سروصدای دستگاه نیز بیشتر شده و سطوح دنده ها زودتر داغ میکنند؛ و در برخی زمینه ها دنده به صورت هلیکال طراحی میشوند که همین ویژگی باعث افزایش تماس دنده ها با هم شده و همین بهره وری دستگاه را افزایش و سروصدای تولیدی را کاهش میدهد.

اجزای تشکیل دهنده گیربکس خورشیدی

با اینکه گفته شد گیربکس های خورشیدی در مدل و سری های مختلفی تولید میشوند اما بیشتر قطعات داخلی آنها مشترک بوده و به یک شکل هستند.

دنده خورشیدی

دنده های خورشیدی که ممکن است آن را با اسم چرخدنده ستاره ای هم بشناسید، این قطعه از مهمترین قطعات بوده که سایر دنده ها در محور آن قرار گرفته و با توجه به چرخش آن به حرکت در می آیند.
اکثر این دنده ها از جنس برنج یا فولاد ساخته میشوند، اغلب مواقع شما میتوانید جنس دنده ها را با توجه به نیاز خود سفارشی سازی کنید.

دنده های سیاره ای

این دنده ها بر دور محور دنده ی خورشیدی قرار میگیرند و حرکت آنها کاملا به چرخدنده خورشیدی بستگی دارد.

رینگ

یکی از دیگر از قطعات مهم است، این قطعه نیز نوع دیگری از چرخدنده ها بوده که دندانه های آن داخل بوده و چرخدنده های سیاره ای داخل آن گرفته و وظیفه ی ایجاد تعادل در سیستم و کمک به جهت‌دهی چرخش دارد.

حامل

در این قسمت دنده های سیاره ای در آن قرار گرفته و وظیفه دارد از به درستی چرخیدن چرخ‌دنده مرکزی اطمینان حاصل کند.

پوسته

کل قطعات گیربکس داخل این پوسته قرار گرفته و این پوسته وظیفه ی نگهداری و محافظت از قطعات داخلی در برابر خطرات احتمالی محیطی دارد.

کاربردهای گیربکس خورشیدی

• صنایع نفت و فولاد
• صنایع مادر (مانند صنعت پتروشیمی)
• قابل استفاده در صنایع غذایی، دارویی، کشاورزی و چوب
• معدن و سیمان
• مناسب برای خطوط بسته‌بندی، کانوایر، بچینگ و جرثقیل‌ها
• مناسب برای نصب در ماشین‌آلات حفاری
• قابل تعبیه در دستگاه‌های شریدر و خردکن صنعتی

انواع گیربکس خورشیدی

انواع نقش هایی که گیربکس خورشیدی میتواند در سیستم های صنعتی ایفا کند ، با توجه به متحرک بودن یا ثابت بودن قطعات داخلی و چگونگی چیدمان آنها مشخص میشود . به همین دلیل میتوان گفت گیربکس خورشیدی را میتوانید تنها با تغییر یک قطعه آنرا با توجه به فعالیت و نیاز خودتان شخصی سازی کنید.

گیربکس خورشیدی کاهنده: در این صورت باید دنده خورشیدی ثابت و دنده رینگی عضو متحرک باشد. در این حالت حرکت قفسه کمتر آهسته تر میباشد.
گیربکس خورشیدی افزاینده : برای این نقش ، دو حالت وجود دارد ، در حالت اول باید دنده خورشیدی ثابت مانده و قفسه به حرکت دربیاید. در حالت دوم ، رینگ ثابت بوده و قفسه میچرخد که در نتیجه دنده خورشیدی از قفسه تندتر حرکت کرده و سرعت کلی دستگاه نیز افزایش پیدا میکند.
انتقال مستقیم : در این صورت دو قطعه باید در هم قفل شده و با یک سرعت یکسان شروع به حرکت کنند. در این حالت چرخدنده ها به صورت واحد حرکت کرده و نسبت تبدیل 1:1 میباشد.
دنده عقب: باید قفسه ثابت بوده و دنده خورشیدی حرکت کند، در نتیجه هرزگردها هرز شده و رینگ را در جهت مخالف به حرکت در می آورند.
خلاص: در این حالت نباید هیچ کلاچی درگیر بوده از هیچ بست یا قفل کننده ای نباید استفاده شود که در نتیجه باری به موتور وارد نمیشود.

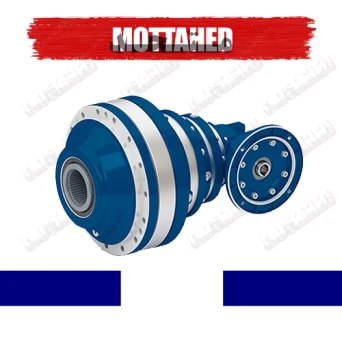

گیربکس خورشیدی زاویه دار

گیربکس خورشیدی زاویه دار یکی ازسری‌هایی است که در اصل طراحی آن در جهت مقابله با موانع استفاده از این دستگاه است؛ به زبان ساده، طبقه اول این گیربکس نسبت به سایر طبقات زاویه 90 درجه داشته و به همین دلیل فضا کمتری را اشغال می‌کند.
همان‌طور که گفته شد، طبقه اول گیربکس سیاره ای زاویه دار، با سایر طبقات یک زاویه 90 درجه دارد. این طبقه اول در اصل همان قسمت ورودی دستگاه نیز به حساب می‌آید. قابل ذکر است که این طبقه، در حین فعالیت وظیفهٔ کاهش سرعت را داشته و از قطعات کاهنده به حساب می‌رود. این حالت L مانند باعث می‌شود که الکتروموتور یا هر منبع انرژی مورد استفاده دیگری، در قسمت بالا یا پایین دستگاه وصل شود.

نحوه فعالیت گیربکس خورشیدی زاویه‌دار:
کمی قبل‌تر به این موضوع اشاره شد که طبقهٔ اول به شکل کاهنده کار می‌کند که دلیل این امر چرخش دنده ی خورشیدی و در ادامه حرکت دنده های قمری است. اندازه و تفاوت دنده‌هایی خورشیدی و قمری ویژگی است که شما باید با توجه به نیاز خودتان به کاهنده یا افزاینده بودن سیستم انتخاب کرده و عمل سفارشی سازی را انجام دهید.
طرز کار این مدل با سایر گیربکس‌های سیاره‌ای به یک شکل است و تنها تفاوت آن نحوه نصب دستگاه و میزان فضایی است که اشغال می‌کند.

مهم‌ترین کاربردهای گیربکس خورشیدی زاویه دار:
کاربردهای این دستگاه، مانند مدل خورشیدی خطی زیاد بوده و با توجه به امکان سفارشی سازی نمی‌توان یک‌سری کاربردهای واحد برای آن نام برد، اما با این حال مهم‌ترین صنایع و فعالیت‌هایی که از این دستگاه استفاده می‌کنند در ادامه ذکر شده‌اند.

خطوط نورد
صنایع بزرگ ماند صنعت فولاد
توربین‌های بادی
انواع آسیاب‌ها
خردکن مواد معدنی
بال میل
تیکنر
بچینگ
رولینگ

مزیت‌های گیربکس سیاره ای زاویه دار:

طیف کاربری بسیار
درصد راندمان بالا
اشغال فضای بسیار کم
محدوده گسترده نسبت تبدیل و قدرت دستگاه
صرفه جویی در انرژی

شرایط خرید گیربکس خورشیدی زاویه دار:
برای خرید گیربکس سیاره‌ای زاویه دار از فروشگاه تهران صنعتی؛ شما تنها نیاز دارید که به یک آگاهی کامل و مفید از فعالیت خود و نیازمندی‌های خود داشته و آن را به همکاران ما در این مجموعه انتقال دهید تا بهترین مدل و سری را به شما پیشنهاد دهند. اما این آگاهی باید شامل چه معیارهایی باشد؟

مزایا کلی گیربکس های خورشیدی

اشغال فضای کمتر: این مدل نسبت به دستگاه های هلیکال فضای کمتری را اشغال کرده و به همین دلیل در دستگاه ها بسیار مورد استفاده قرار میگیرد.
تنش کمتر: برعکس برخی از مدلها در زمان قطع و وصلی یا ری استارت های متداول ارتعاش های دستگاه بسیار کمتر است.
طول عمر مفید بالاتری نسبت به اکثر مدلها دارد که دلیل این امر نوع دنده ها است، در دنده های این مدلی به دلیل سطح تماس بالا، بار تحمیلی روی سظوح تقسیم شده، اصطکاک کاهش پیدا میکند.
در کوپل کردن با الکتروموتور دست بازتر هستید.
در سری و مدلهای مختلفی تولید و طراحی میشود.

برندهای ارائه دهنده گیربکس خورشیدی

برندهای متعددی در داخل و خارج از ایران در زمینه طراحی و تولید این نوع گیربکس فعالیت دارند که در ادامه به مهم‌ترین آن‌ها می‌پردازیم.

برندهای گیربکس خورشیدی ایرانی

گیربکس خورشیدی شهباز: این دستگاه ها از نظر استحکام بدنه، تحمل گشتاور و سازگاری با شرایط کاری سخت، عملکرد بالایی دارند.
ویژگی ها:
1.مناسب صنایع سیمان، فولاد، معادن و نوار نقاله‌ها
2. امکان ساخت در نسبت‌های تبدیل متنوع
3.دسترسی آسان به خدمات پس از فروش و قطعات یدکی
4. قیمت اقتصادی نسبت به نمونه‌های اروپایی
گیربکس خورشیدی ایلماز: این دستگاه ها به دلیل کیفیت ساخت مناسب و تشابه گیربکس آنها به گیربکس های اروپایی، بیشتر در ماشین‌آلات دقیق‌تر و خطوط تولید نیمه‌سنگین مورد استفاده قرار میگیرند.
ویژگی ها:1. کیفیت ساخت پایدار و استانداردهای اروپایی
2. راندمان بالا و صدای کاری کم
3. مناسب صنایع بسته‌بندی، صنایع غذایی و ماشین‌آلات صنعتی
4. موجودی مناسب در بازار ایران

گیربکس خورشیدی شاکرین: محصولات این برند بیشتر در کاربردهای عمومی صنعتی مورد استفاده قرار می‌گیرند. این گیربکس‌ها بهترین جایگزین اقتصادی نمونه‌های خارجی به حساب می آید.
ویژگی ها:
1. قیمت مقرون‌به‌صرفه
2. قابلیت سفارشی‌سازی بر اساس نیاز پروژه
3. مناسب پروژه‌های داخلی و کاربری‌های متوسط
4. دسترسی آسان به تعمیر و پشتیبانی

برندهای گیربکس خورشیدی خارجی

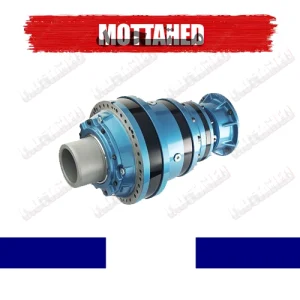

گیربکس خورشیدی بروینی: بروینی یکی از معروفترین برندهای ایتالیایی در زمینه گیربکس‌های خورشیدی سنگین بوده و معمولاً در پروژه‌های بسیار سنگین و حساس مورد استفاده قرار می‌گیرند.
ویژگی ها:
1. تحمل گشتاور بسیار بالا
2. دقت مهندسی فوق‌العاده
3. مناسب صنایع نفت، گاز، دریایی و معادن بزرگ
4.قیمت بالا ولی کیفیت ممتاز

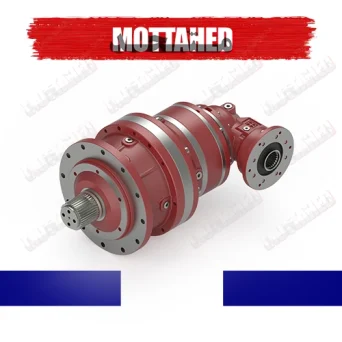

گیربکس خورشیدی رجیانا: رجیانا هم از دیگر برندهای معتبر اروپایی بوده که تمرکز خود را بر گیربکس‌های خورشیدی صنعتی گذاشته است.
ویژگی ها:
1. عملکرد پایدار در شرایط کاری سخت
2. طراحی ماژولار
3. کاربرد گسترده در صنایع فولاد، سیمان و ماشین‌آلات خاص
4. محبوب در پروژه‌های صنعتی بزرگ

گیربکس خورشیدی فلندر: فلندر یکی از برندهای قدیمی و بسیار معتبر آلمانی در تولید ابزارهای صنعتی بوده و به دقت ساخت و قابلیت اطمینان بسیار بالا معروف است.
ویژگی ها:
1. مناسب خطوط تولید پیوسته
2. طول عمر بالا و نیاز کم به تعمیر
3. استفاده در صنایع استراتژیک
4. قیمت بالا و واردات محدود

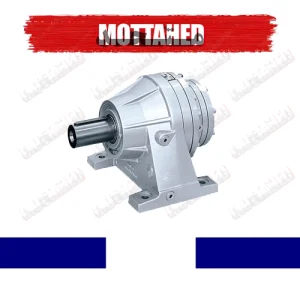

گیربکس خورشیدی بونفیولیولی: بونفیولیولی از برندهای ایتالیایی پرطرفدار در بازار ایران بوده که در بسیاری از صنایع بزرگ و کوچک مورد استفاده قرار میگیرد.
ویژگی ها:
1. تنوع بالا در مدل و توان
2. کیفیت ساخت مناسب
3. کاربرد در رباتیک، صنایع غذایی، بسته‌بندی و اتوماسیون
4. توازن خوب بین قیمت و کیفیت
