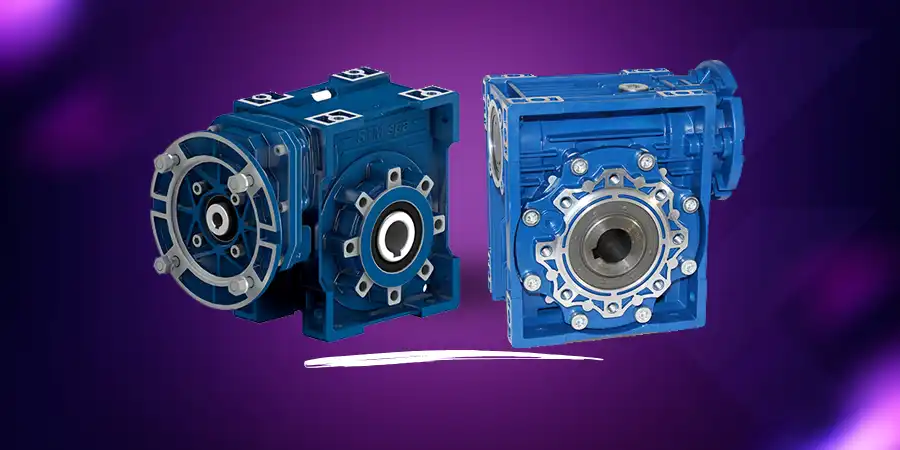

گیربکس حلزونی: عملکرد، انواع، مزایا و راهنمای انتخاب
گیربکس حلزونی یکی از کلاسیکترین و در عین حال پرکاربردترین گیربکسهای صنعتی است. نام این گیربکس از چرخدنده اصلی آن، یعنی چرخ حلزون، گرفته شده است. قیمت مناسب، سطح صدای پایین و ساختار ساده، از دلایل اصلی محبوبیت این مدل در صنایع مختلف است.
گیربکس حلزونی چگونه کار میکند؟
این گیربکس از دو جزء اصلی تشکیل شده است: یک شفت ماردون (حلزونی) که معمولاً از فولاد ساخته میشود، و یک چرخدنده حلزونی (چرخ حلزون) که معمولاً از برنز ساخته میشود. این ترکیب باعث میشود نیرو با زاویه ۹۰ درجه بین محور ورودی و خروجی منتقل شود. دندههای این گیربکس نسبت به سایر مدلها خمیدهتر و زاویهدارتر هستند.
مزایا و معایب واقعی گیربکس حلزونی
برای انتخاب آگاهانه، شناخت هم نقاط قوت و هم محدودیتهای واقعی این گیربکس ضروری است:

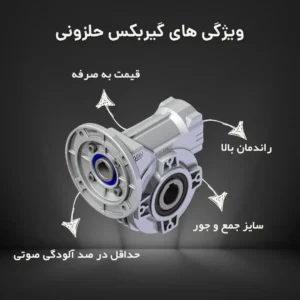

مزایا
- قیمت مقرونبهصرفه نسبت به گیربکسهای خورشیدی و هلیکال
- ساختار ساده، نصب و نگهداری آسان
- حجم و وزن کم؛ اشغال فضای کمتر نسبت به بسیاری از مدلهای دیگر
- کارکرد نرم و سطح صدای پایین
- قابلیت خودقفلشوندگی (Self-locking) در نسبتهای تبدیل بالا؛ یعنی گیربکس فقط در یک جهت (از ورودی به خروجی) نیرو را منتقل میکند و بار متصل نمیتواند آن را در جهت معکوس بچرخاند. این ویژگی برای کاربردهایی مثل بالابر و آسانسور که باید از حرکت ناخواسته بار جلوگیری شود، بسیار ارزشمند است
- مقاومت خوب در برابر شرایط محیطی به لطف پوسته چدنی یا آلومینیومی
معایب
- راندمان پایینتر نسبت به گیربکسهای هلیکال یا خورشیدی؛ بهدلیل اصطکاک لغزشی بین دنده حلزونی و چرخ حلزون، بخشی از توان ورودی (در برخی نسبتهای تبدیل بالا، تا حدود ۳۰ درصد) بهصورت گرما تلف میشود
- تولید گرمای محسوس در حین کار، ناشی از همین اصطکاک؛ در کاربردهای با محدودیت دمایی باید مدنظر قرار گیرد
- محدوده سرعت دورانی محدودتر نسبت به برخی مدلهای دیگر
- حساسیت نسبی به ضربه و شوک ناگهانی
نکته مهم: روغنکاری همچنان ضروری است
برخلاف تصور رایج، گیربکسهای حلزونی صنعتی از نیاز به روغنکاری معاف نیستند. روغنکاری منظم و دورهای، مهمترین اقدام برای حفظ سلامت و بهرهوری این گیربکسهاست؛ کیفیت پایین روغن یا روغنکاری کم یا بیشازحد، هم راندمان را کاهش میدهد و هم اصطکاک و سایش را افزایش میدهد. سطح روغن باید طبق گیج نصبشده روی پوسته و متناسب با وضعیت نصب دستگاه، بهطور دورهای بررسی شود.
اجزای اصلی گیربکس حلزونی
- شفت حلزونی (ماردون): معمولاً از فولاد
- چرخ حلزون: معمولاً از برنز، بهدلیل مقاومت سایشی خوب در تماس با فولاد
- پوسته: از جنس چدن یا آلومینیوم، برای محافظت از قطعات داخلی در برابر گردوغبار، رطوبت و ارتعاش
- بلبرینگ: تحمل بار و انتقال نیرو با اصطکاک کم
- کاسهنمد: جلوگیری از ورود گردوغبار و رطوبت، و نشتی روغن به بیرون

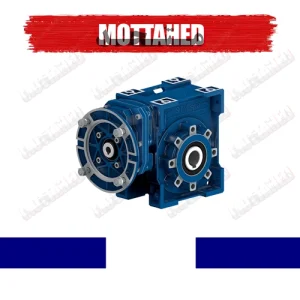

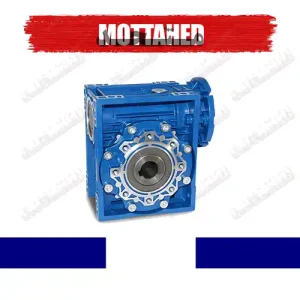

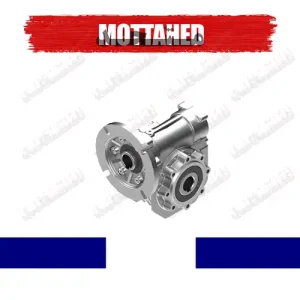

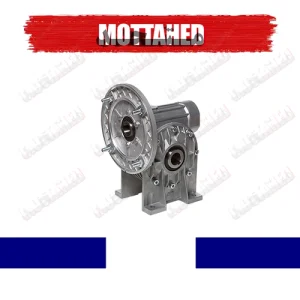

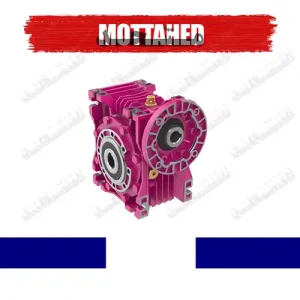

گیربکس حلزونی گرد در برابر گیربکس کتابی (NMRV)
از نظر ساختار داخلی، گیربکس کتابی دقیقاً مشابه گیربکس حلزونی معمولی (گرد) ساخته میشود؛ تفاوت اصلی در استاندارد ابعاد، سایز و شکل ظاهری پوسته است. گیربکسهای کتابی (که در بازار با نامهای خانواده NMRV هم شناخته میشوند) در دو حالت شافتدار و هالوشفت تولید میشوند و در کنار برندهای معتبر وارداتی، تولیدکنندگان داخلی مانند سهند، شاکرین و کیانصنعت هم محصولات مشابهی عرضه میکنند.
سریهای رایج گیربکس حلزونی
- RVF: دارای یک جعبه تقلیل اولیه و یک جفت چرخدنده مارپیچ؛ مناسب صنایع سنگین
- VF: قابلنصب در فضاهای بسیار محدود؛ کاربرد گسترده در خطوط انتقال
- FC: مناسب کوپل مستقیم خروجی، پرکاربرد در دستگاههای میکسر
دنده مارپیچ در برابر دنده صاف
برخی سریهای گیربکس حلزونی از دندانههای مارپیچ استفاده میکنند که بهدلیل سطح تماس بیشتر حین حرکت، بهرهوری بالاتر و کارکرد نرمتر و کمصداتری نسبت به دندانههای صاف ارائه میدهند.

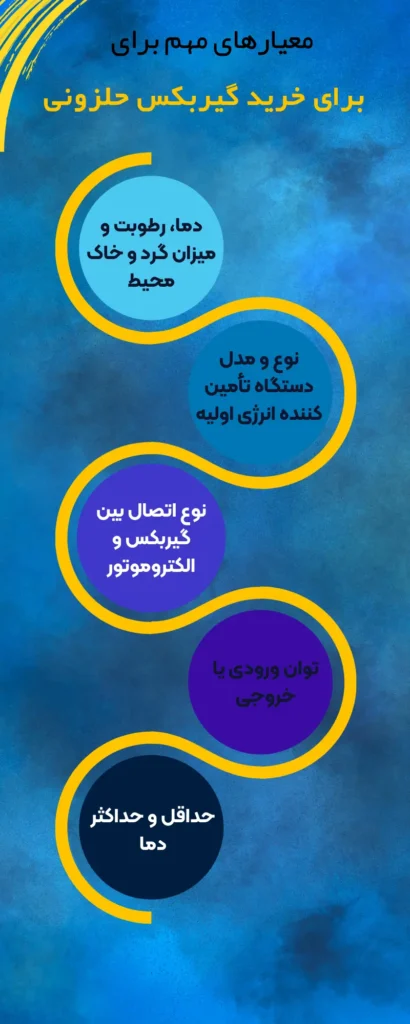

معیارهای فنی انتخاب گیربکس حلزونی
برای انتخاب مدل درست، این پارامترها باید بررسی و محاسبه شوند:
| پارامتر | توضیح |
| توان ورودی/خروجی (P) | روی کاتالوگ و پلاک دستگاه ذکر میشود؛ گاهی بر حسب کیلووات، گاهی اسب بخار (هر اسب بخار ≈ ۷۴۶ وات) |
| گشتاور خروجی (M2) | مهمترین پارامتر انتخاب؛ باید بیشتر از گشتاور موردنیاز بار واقعی باشد |
| دور ورودی و خروجی (n1, n2) | بر اساس دور موتور و سرعت خروجی موردنیاز سیستم |
| نسبت تبدیل (i) | نسبت دور ورودی به خروجی؛ بر اساس نیاز کاهش سرعت محاسبه میشود |
| بازده گیربکس (ηd) | درصد توانی که واقعاً به خروجی منتقل میشود؛ برای حلزونی معمولاً پایینتر از هلیکال است |
| ضریب کار (Service Factor) | ضریب اطمینان در برابر بار متغیر یا ضربهای؛ برای بارهای شوکی باید بالاتر انتخاب شود |
علاوه بر این پارامترهای فنی، سازگاری الکتروموتور و گیربکس (تطابق دور و نوع اتصال)، شرایط محیطی (دما، رطوبت، گردوغبار که کلاس حفاظتی IP و نوع روانکاری را تعیین میکنند) و میزان بار تحمیلی واقعی هم باید در نظر گرفته شوند.
عوامل مؤثر بر قیمت گیربکس حلزونی
- تیپ گیربکس: گیربکسهای کتابی معمولاً قیمت بالاتری نسبت به گیربکسهای گرد دارند
- سایز: گیربکسهای بزرگتر قیمت بالاتری دارند
- برند و کشور سازنده: برندهای اروپایی معمولاً بهطور محسوسی گرانتر از نمونههای چینی یا ایرانی هستند
- نوع نصب: در گیربکسهای گرد (VF و MVF)، نوع نصب روی قیمت تأثیر دارد؛ مدلهای فلنجدار (FC) معمولاً از مدلهای پایهدار (N) گرانتر هستند. در گیربکسهای کتابی، نوع نصب تأثیر چندانی بر قیمت ندارد
کاربردهای گیربکس حلزونی
- سیستمهای بالابر و آسانسور، بهلطف قابلیت خودقفلشوندگی
- نوار نقالهها و کانوایرهای کوچک تا متوسط در صنایع غذایی، تولیدی و معدنی
- دستگاههای میکسر و مخلوطکن در صنایع غذایی و دارویی
- صنایع کاشی و سرامیک، آجرزنی و بلوکزنی
- کورههای صنعتی و تجهیزات نانوایی
- ماشینآلات کشاورزی مانند تراکتور و دستگاههای برداشت
- پمپها و کمپرسورهای صنعتی که نیاز به کارکرد بیصدا دارند
چرا اینهمه کاربرد متنوع دارد؟
طیف کاربرد این گیربکس آنقدر گسترده است که ذکر یک فهرست واحد و قطعی برایش ممکن نیست؛ محدوده وسیع نسبت تبدیل، سایز جمعوجور و کارکرد نرم، آن را به گزینهای مناسب برای اکثر خطوطی تبدیل کرده که اولویت اولشان گشتاور پایدار است، نه بالاترین سرعت یا راندمان.
فروشگاه متحد، تأمینکننده گیربکسهای حلزونی SEW و سایر برندهای معتبر است. برای مشاهده محصولات، صفحه گیرموتورهای SEW را ببینید.
سؤالات متداول
آیا گیربکس حلزونی واقعاً نیازی به تعویض روغن ندارد؟
خیر، این تصور نادرستی است. گیربکسهای حلزونی صنعتی نیاز به بررسی و روغنکاری منظم دارند؛ نادیدهگرفتن این موضوع مستقیماً روی راندمان و طول عمر دستگاه اثر منفی میگذارد.
چرا با اینکه راندمان گیربکس حلزونی پایینتر است، همچنان محبوب است؟
چون در بسیاری از کاربردها، اولویت اصلی گشتاور پایدار، قیمت مناسب، سطح صدای پایین و قابلیت خودقفلشوندگی است، نه بالاترین راندمان انرژی؛ در این شرایط، افت راندمان قابلقبول در برابر مزایای دیگر توجیهپذیر است.
تفاوت گیربکس حلزونی گرد و کتابی چیست؟
از نظر عملکرد داخلی مشابهاند؛ تفاوت اصلی در استاندارد ابعاد و شکل ظاهری پوسته است. گیربکس کتابی (خانواده NMRV) در فضاهای محدودتر و با ظاهر متفاوت نصب میشود.
